مضخات دافعة مزدوجة
مضخات الطرد المركزي ذات الدافعة المزدوجة – سلسلة CD تم تصميم مضخات الطرد المركزي الكهربائية الموصلة عن قرب ذات الدافعة المزدوجة من سلسلة CD لنقل المياه النظيفة أو السوائل الصافية التي لا تحتوي على مواد صلبة وغير قابلة للتآكل أو...

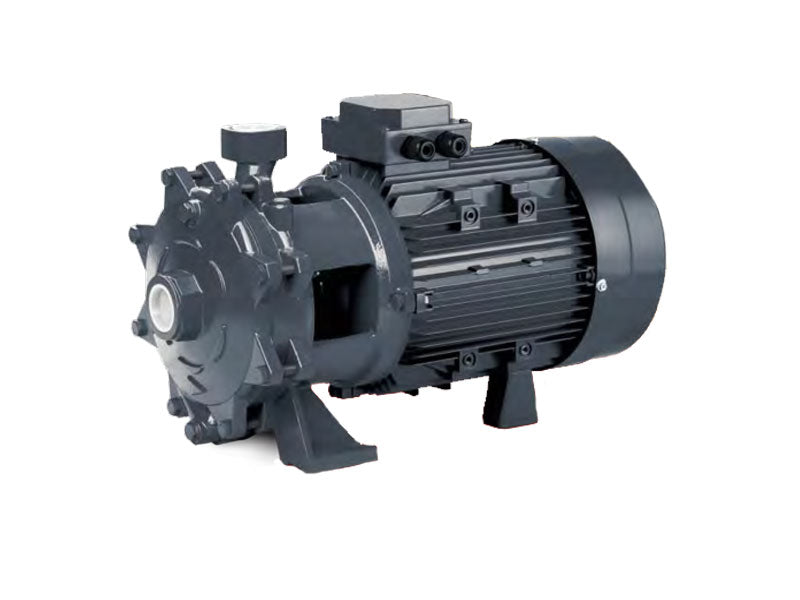

مضخات الطرد المركزي ذات الدافعة المزدوجة – سلسلة CD
تم تصميم مضخات الطرد المركزي الكهربائية الموصلة عن قرب ذات الدافعة المزدوجة من سلسلة CD لنقل المياه النظيفة أو السوائل الصافية التي لا تحتوي على مواد صلبة وغير قابلة للتآكل أو الانفجار. هذه المضخات مثالية للتطبيقات التي تتطلب تدفقًا وضغطًا متوسطًا إلى مرتفع.
التطبيقات
- إمداد المياه النظيفة
- أنظمة مكافحة الحرائق
- شبكات الرش والري
- تقوية المياه الصناعية والمنزلية
- أنظمة الصرف والضغط
وصف المضخة
- مضخة طرد مركزي موصلة عن قرب للتركيب الأفقي
- مزودة بمحرك ومانع تسرب ميكانيكي
- تم اختبارها وفقًا للملحق أ من ISO 9906 و DIN 1944/III
مواد البناء
- غلاف المضخة: حديد الزهر (GG20)
- الدافعة: نحاس أو حديد زهر
- العمود: 45# / فولاذ مقاوم للصدأ (SS304)
- المانع الميكانيكي: سيراميك/كربون/NBR أو CA/SIC/NBR/SS
- المحامل: C&U / NSK / SKF
- المحرك: لف نحاسي، الفئة F، IE2، غلاف ألومنيوم
المواصفات الفنية
| النموذج | القدرة (حصان) | القدرة (كيلوواط) | أقصى ارتفاع (م) | أقصى تدفق (لتر/دقيقة) | الجهد (فولت) |
|---|---|---|---|---|---|
| CD400M | 0.5 | 0.37 | 25 | 250 | 220V~ |
| CD550T | 0.75 | 0.55 | 30 | 300 | 380V~ |
| CD750T | 1 | 0.75 | 40 | 350 | 380V~ |
| CD1000T | 1.5 | 1.1 | 60 | 400 | 380V~ |
الأداء الهيدروليكي
- معدلات التدفق: تصل إلى 300 لتر/دقيقة (18 متر مكعب/ساعة)
- الارتفاع: يصل إلى 60 مترًا
- تردد التشغيل: 50 هرتز
أبعاد التركيب (سلسلة CD)
| النموذج | المدخل (DNM) | المخرج (DNA) | الطول (L) | العرض (W) | الارتفاع (H) |
|---|---|---|---|---|---|
| CD400M - CD1000T | G1¼" | G1½" | 240 مم | 190 مم | 170 مم |
ملاحظة: جميع الأبعاد ومنحنيات الأداء مبنية على 2860 دورة/دقيقة عند 50 هرتز. اتصل بنا لاختيار النموذج أو أدلة التركيب.
هل تحتاج إلى مساعدة في اختيار النموذج المناسب؟ اتصل بفريقنا الفني مع متطلبات التدفق والضغط الخاصة بك.
