مضخة دافعة مزدوجة
مضخات دافعة مزدوجة
مضخات الطرد المركزي ذات الدافعة المزدوجة - سلسلة CD تم تصميم مضخات الطرد المركزي الكهربائية من سلسلة CD، ذات الدافعة المزدوجة والمقترنة بشكل وثيق، لنقل المياه النظيفة أو السوائل الصافية التي لا تحتوي على مواد صلبة وليست أكّالة أو قابلة...

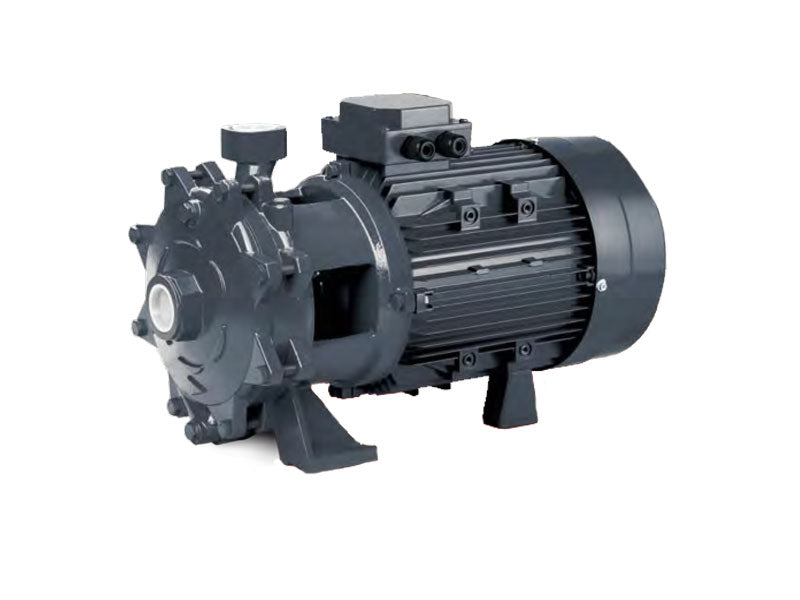

مضخات الطرد المركزي ذات الدافعة المزدوجة - سلسلة CD
تم تصميم مضخات الطرد المركزي الكهربائية من سلسلة CD، ذات الدافعة المزدوجة والمقترنة بشكل وثيق، لنقل المياه النظيفة أو السوائل الصافية التي لا تحتوي على مواد صلبة وليست أكّالة أو قابلة للانفجار. هذه المضخات مثالية للتطبيقات التي تتطلب تدفقًا وضغطًا متوسطًا إلى عاليًا.
التطبيقات
- إمداد المياه النظيفة
- أنظمة مكافحة الحرائق
- شبكات الرش والري
- تعزيز المياه الصناعية والمنزلية
- أنظمة الصرف والضغط
وصف المضخة
- مضخة طرد مركزي مقترنة بشكل وثيق للتركيب الأفقي
- مزودة بمحرك ومانع تسرب ميكانيكي
- تم اختبارها وفقًا للملحق A من ISO 9906 و DIN 1944/III
مواد التصنيع
- غلاف المضخة: حديد الزهر (GG20)
- الدافعة: نحاس أو حديد الزهر
- العمود: #45 / فولاذ مقاوم للصدأ (SS304)
- مانع التسرب الميكانيكي: سيراميك/كربون/NBR أو CA/SIC/NBR/SS
- المحامل: C&U / NSK / SKF
- المحرك: ملف نحاسي، فئة F، IE2، غلاف ألومنيوم
المواصفات الفنية
| النموذج | القدرة (حصان) | القدرة (كيلوواط) | أقصى ارتفاع (م) | أقصى تدفق (لتر/دقيقة) | الجهد (فولت) |
|---|---|---|---|---|---|
| CD400M | 0.5 | 0.37 | 25 | 250 | 220V~ |
| CD550T | 0.75 | 0.55 | 30 | 300 | 380V~ |
| CD750T | 1 | 0.75 | 40 | 350 | 380V~ |
| CD1000T | 1.5 | 1.1 | 60 | 400 | 380V~ |
الأداء الهيدروليكي
- معدلات التدفق: حتى 300 لتر/دقيقة (18 متر مكعب/ساعة)
- الارتفاع: حتى 60 مترًا
- تردد التشغيل: 50 هرتز
أبعاد التركيب (سلسلة CD)
| النموذج | المدخل (DNM) | المخرج (DNA) | الطول (L) | العرض (W) | الارتفاع (H) |
|---|---|---|---|---|---|
| CD400M - CD1000T | G1¼" | G1½" | 240 مم | 190 مم | 170 مم |
ملاحظة: تستند جميع الأبعاد ومنحنيات الأداء إلى 2860 دورة/دقيقة عند 50 هرتز. اتصل بنا لاختيار النموذج أو أدلة التركيب.
هل تحتاج إلى مساعدة في اختيار النموذج الصحيح؟ اتصل بفريقنا الفني مع متطلبات التدفق والضغط لديك.
